ZGF-A型智能化無損分選儀
聯系人:蔡先生
手機:189-1544-8036
郵箱:382850589@qq.com
來源:
儀器簡介:
ZGF-A型智能化無損分選儀采用了大屏幕液晶顯示屏和大規格數碼顯示管。 顯示界面有:柱狀圖、光標圖、波型圖、數字顯示。用戶可根據不同的分選項目選擇不同的顯示界面,使得被測工件的質量狀況在顯示屏上一目了然,使使用者操作儀器更直觀、更簡單。
由于導磁性材料的硬度值、材料品種、硬化層的深度、熱處理的工藝狀態、零部件的缺陷(如:裂紋、氣孔、夾雜等)等對磁場的影響是不同的,并存在著一定的邏輯對應關系。當將被測工件接觸均勻分布著的磁場探頭時,探頭內就會產生一個變化的磁場量,該變化的磁場量就會在探頭的線圈上產生一個激磁電流并通過導線傳送給儀器,經過儀器電路分析處理后便可將被測工件的質量狀況顯示在顯示屏上,當和被測項目的標準樣件進行比較后就可實現對材料品種、硬度、硬化層的深度、熱處理的狀態及缺陷的快速鑒別和區分。
功能特點:
1 、非破壞性檢測,對工件表面無特殊要求(避免了傳統的檢測方法需要破壞工件表面狀態的缺陷)。
2 、儀器操作簡單、方便、具有不合格產品聲光報警功能(儀器內部設定了人機對話功能,只需在同種規格工件中準備兩件標準樣件并經過簡單的設定后就可進行工作)。
3 、檢測速度快。(檢測時只需將工件定位接觸適當?shù)奶筋^即可,效率是傳統檢測方法的幾十倍,甚至幾百倍)。
4 、滿足大批量工件檢測的需要,確保產品質量萬無一失(可對工件進行全數 檢測,避免了常規的抽樣檢測而造成的漏檢)。
5 、儀器靈敏度可調范圍寬(檢測電流和頻率連續可調,適應不同工件和檢測項目的需要)。
6 、圖型界面豐富、被測工件的質量狀況顯示直觀(采用液晶屏顯示和數碼管雙重顯示方式,顯示界面有:柱狀圖、波型圖、光標圖和數字顯示四種。根據有關圖形和光標的位置可直觀觀察被測工件的質量狀況,經過相關的程序設定后可測得鋼種品種、硬度值、硬化層的深度、含碳量等)。
7 、儀器造型美觀、重量輕、交流。
適用范圍:
鐵磁性材料,如:線材、板材、管材、帶鋼、鋼坯及各種汽車零部件、標準件、軸承零部件、鍛件、鑄鋼件等。
1 、同規格尺寸的鋼種區分及鋼種鑒別(材料快速分選)。
2 、同規格尺寸、同一熱處理工藝狀態工件的硬度檢測及快速區分(硬度快速分選)。
3 、對于碳素結構鋼的原材料可測出材料的含碳量(定碳)。
4 、對材料及熱處理后工件的缺陷進行區分和鑒別(探傷)。
5 、對硬化層深度的檢測與分選。
6 、對熱處理后工件的機械性能(如強度)進行鑒別和分選。
7 、對同種材料不同熱處理狀態的區分。
儀器參數:
1 、適用條件:同一規格尺寸的規則件、非規則件均可適用。
2 、分選精度: a 、碳: 0.03%C b 、硬度:布氏 ± 10HB 、洛氏 ± 1HRC C 、硬化層深度: 0.2mm 。
3 、分辨率: a 、碳: 0.01%C b 、硬度:布氏 ± 1HB 、 洛氏 ± 0.1HRC C 、硬化層深度: 0.1mm 。
4 、檢測速度: 1000 / 小時(視工件的大小和操作者的熟練程度)。
5 、工作電源:交流 220V±10V
6 、外形尺寸及重量: 364.1×191.6× 300mm 、 8kg 。
7 、外接探頭的種類:套筒式探頭、平面探頭、筆式探頭、矩形探頭等。
工作環境:
工作溫度:-15~55℃
存儲溫度:-20~60℃
相對濕度:不超過75%
工作電壓:AC220±10V

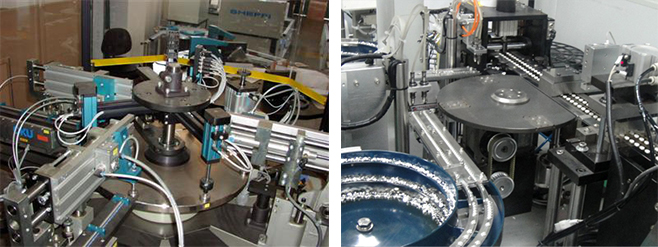

分選檢測一角:
