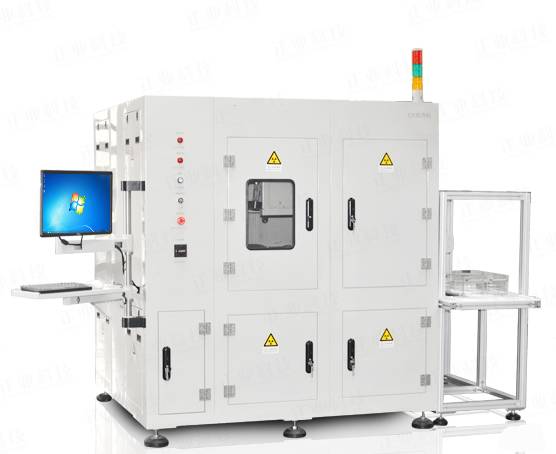

DSS-SX8500全自動X光射線無損檢查機
聯系人:蔡先生
手機:189-1544-8036
郵箱:382850589@qq.com
來源:
用途
一套成像系統、兩套機械手在線檢測分析,針對方型聚合物軟包電芯或成品電池進行在線全自動檢測。該設備通過X-RAY發生器發出X射線,穿透電池內部,由成像系統接收X射線成像和拍照,通過相關軟件對圖像進行處理并自動測量和判斷,確定良品和不良品,并將不良品挑選出來,設備前后端可與產線對接。
產品特點
1.軟件功能豐富:
A、自動測量電池正負極片對齊度,統計更大值、最小值、均值、正極差、負極差;
B、自動判斷良品和不良品,自動分揀不良品;
C、掃碼功能,記錄電池編碼,逐個跟蹤電池檢測結果并可上傳到終端服務器。
2.檢測效率高:一套成像系統,兩套入料機械手交替運行,實現在線檢測分析,效率高,日檢30K以上,適合對方形聚合物軟包電芯或成品電池進行大批量全檢。
3.生產線對接:出入料口可對接生產線。
4.換型調試快:不同型號電池換型調試快,更換時間在10-30分鐘內。
5.安全環保:整個設備安全互鎖,三重防護功能,機身表面任何部分均滿足安全輻射標準。
技術參數 | ||
光管 | 光管電壓 | 90KV |
光管電流 | 200uA(軟件限值89uA) | |
聚焦尺寸 | 5um | |
冷卻方式 | 強制風冷 | |
成像系統 | 視場 | 2"/4" |
解析度 | 75/110 lp/cm | |
X-CCD分辨率 | 1024*1024P | |
檢測精度 | 重復測試精度 | 60um |
效率 | 檢測效率 | ≥30ppm(任意對角) |
誤差率 | ≤2% | |
漏判率 | 0% | |
產品優率 | ≥99.5% | |
安全標準 | 國際輻射安全標準 | ≤1μSV/hr |
其他參數 | 計算機 | 22"寬屏液晶顯示器/觸摸屏顯示器/I5處理器/內存4G/硬盤500G |
主機尺寸 | 2800*1550*1850mm | |
電源 | AC380V/50HZ | |
溫度和濕度 | 25 ℃±3 ℃ RH50%±10% |
