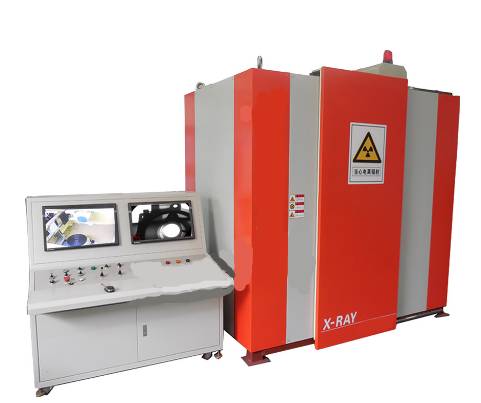

DSS-SX700 鋁/鐵鑄件X射線實時成像探傷機

產品特點：

●  覆蓋廣泛的部件檢測；

●  高分辨率，高清晰度；

●  系統高度集成，使用方便；

●  的檢測圖像質量；

●  設備運行安全保障；

●  多用途，可自定義工裝夾具；

●  人性化軟件設計，易于操作；

●  根據客戶需求定制，提供解決方案；

●  全網售后服務平臺；

●  云平臺，大數據，追根溯源。

產品應用：

●工程部件；

●鋁鑄件、鐵鑄件、汽車部件；

●鋼管、鋼瓶、壓力容器。

系統參數

外觀尺寸           2290mm*1604*2598mm (L*W*H)

整機功率           9KW

更大穿透力（Fe）   48mm

檢測范圍           Φ500*800mm

載重量              150kg

工作環境            5-40°  ≤80%HR

安裝電源            三相五線制380V電源

輻射劑量            ≤2.5uSv/h

X射線發生器

管電壓             320kV

功率               800W/1800W

焦點尺寸           0.4mm/1.0mm

探測器

成像面積          215mm×215mm

分辨率            2.8LP/mm

像素矩陣         1792×2176

像素大小          139μm

幀率：      9 fps（1×1）30 fps（2×2）

軟件功能

圖像處理

   亮度、對比度調節；幀數疊加；窗寬窗位調節；圖像增強、濾波、銳化、反色、浮雕及氣泡測算 ；移動、放大、縮小；顯示圖像縮放比例；顯示當前鼠標所在圖像坐標及灰度值

圖像測量

   距離、半徑、多邊形、角度測量；箭頭和文字標簽；保存處理后圖像

其它

   設置相機旋轉畫面；曝光時間；靜態、動態圖像顯示、保存，視頻顯示、保存

附加功能

 分段折疊式小車進出機構，方便檢測工件上下料

 驅動馬達變頻控制，無極調速

 鉛門有防夾功能及連鎖保護，保護設備及人生安全

 穩壓、隔離、濾波、接地等保護功能齊全

 預留工業云接口，數據及圖片實時上傳，具備可追溯性及大數據分析（選配）
