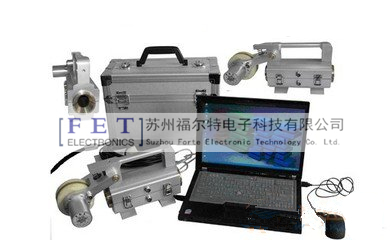

FET鋼絲繩電腦探傷儀

聯系人:蔡先生
手機:189-1544-8036
郵箱:382850589@qq.com
來源:

聯系我們
產品詳情


技術指標


FET全系列能檢測鋼絲繩直徑范圍:Φ1.5—300 mm  (需配置不同系列規格傳感器)


傳感器與鋼絲繩相對速度:0.0—6.0 m/s   :0.3—1.5 m/s


傳感器導套與鋼絲繩間隙:2—6 mm,允許間隙:0—15mm


斷絲缺陷(LF)檢測能力


定性:單處集中斷絲定性檢測準確率 99.99


定量:單處集中斷絲根數允許有一根或一當量根誤判


單處集中斷絲根數無誤差定量檢測100次以上準確率≥92


金屬截面積定量變化率(LMA)


檢測靈敏度重復性允許誤差:±0.055


檢測精度示值允許誤差:±0.2


位置(L)檢測能力:檢測長度示值百分比誤差:±0.2


電源:電腦電池供電 5V


傳感器重量:常用規格 < 10kg


環境溫度:-10℃~40℃ 大氣壓力:86~106Kpa 相對濕度:≤85




系統配置


FET磁傳感器(包括距離定位器)               一組


MRC實時報警器                                          一塊


信號連接線                      一根


RS232傳輸線(或USB to RS232轉換線)  一根


FETwindows專用軟件包          一套


計算機                 一臺




整體連接


圖2 信號采集接線圖


  將傳感器并置于需檢測的鋼絲繩上。


  將信號線的三芯插頭插入傳感器編碼器的三芯插孔中,將四芯插頭插入傳感器上、下體的四芯插孔中(上、下插頭不區分),并擰緊,以防檢測過程中脫落。


  將信號線的另一端頭與MRC實時報警器(電源配置器)連接,再用RS232連接線(或USB to RS232傳輸線)與計算機連接上。


  系統連接好,打開電源開關和啟動計算機,即可開始工作。


  硬件連接完畢
