便攜式TOFD超聲波檢測儀

 儀器簡介：

TOFD及PE多通道掃查一次性全覆蓋200mm厚度焊縫

1、滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求；

2、具有JB/T 4730推薦使用的TOFD缺陷測長功能——合成孔徑聚焦（SAFT），還原缺陷特征；

3、具有長續航時間、高檢測效率、人性化的操作界面，現場使用性更好，可實現現場遠程控制及自動掃查：

*提供滿足企業特殊要求的軟件定制服務。

*提供滿足現場特殊檢測要求的手動、 自動掃查器及硬件配置定制服務。

4、特種行業TOFDⅡ級人員資質培訓考核樣板機。

 功能特點：

A 特優點

a.全中文菜單式友好操作界面，方便快捷；

b. 超高亮彩色液晶顯示，可根據不同現場環境改變；

c. 超聲衍射波成像檢測，解決傳統放射檢測的掃查

   厚度及檢測效率局限性，節約探傷成本；

d. 集A掃、B掃成像、C掃成像、P掃成像、TOFD成像、

   導波成像等多能一體；

e. 獨有合成孔徑聚焦技術，領潮行業，有效提高缺陷

   測量精度；

f. 波形相位穩定，信噪比高，缺陷識別更清晰；

g. 內置現場檢測工藝模型，自動生成檢測工藝；

h. 便攜掃查器及自動掃查裝置代替手工掃查，滿足各

   種工件檢測要求；

i. 多通道TOFD檢測實現大厚壁焊縫一次性全面覆蓋；

j. 超大機內存儲空間及便捷的文件網絡傳輸功能；

k. 高分子復合材料機身，有效防震、抗跌落；

l. 集成數據電纜，裝卸方便，信號傳輸損耗?。?/p>

m. 高性能安保鋰電，模塊插接，一機兩電，超長續航。

B探傷功能

掃查方式：對焊縫進行全面非平行、平行掃查；

缺陷定位：分析軟件直接讀出缺陷位置、深度、自身高度；

缺陷顯示：直觀顯示缺陷在工件中的位置及上下端點；

Ａ型掃描：射頻顯示提高儀器對材料中缺陷模式的評價能力；

Ｂ掃成像：實時顯示缺陷截面形狀；

Ｃ掃成像：實時顯示缺陷俯視成像；

Ｄ掃成像：實時顯示缺陷的灰度掃查圖，直觀顯示缺陷并對

缺陷質量進行評價；

Ｐ掃成像：實時空氣超聲定位，對缺陷進行三維描述，提高

缺陷判性準確率；

導波成像：對薄壁工件進行一維掃查，獲取二維成像。

C 掃描范圍

多路TOFD檢測和PE檢測全面覆蓋200ｍｍ厚度以內的分區

掃查；可擴展至400ｍｍ厚度。

D 數據分析

直通波去除：近表面缺陷專用處理工具，提高近表缺陷分析精度；

橫豎調整：滿足不同現場操作習慣；

ＳＡＦＴ：國際公認有效提高缺陷測量精度的功能。

E數據存儲與輸出

a.預先調校好各類探頭與儀器的組合參數，方便存儲、調出、離線分析、

  復驗、打印、通訊傳輸。

b.超大內存容量，單次掃查最多可記錄40米。

c.掃查圖像、文件可根據使用要求自動保存、自動編名。

d.支持雙USB拷貝、網絡傳輸、外接顯示器等。

 儀器參數：

頻帶寬度：0.3-22MHz

脈沖電壓：－400Ｖ

脈沖前沿：<10ns

重復頻率：1000Hz（每通道）

平均次數：8

采樣深度：512，1024

匹配阻抗：25，500

檢波方式：數字檢波

增益范圍：0dB－110dB波形顯示方式：射頻波，檢波（全檢、負或正半檢波），信號頻 譜（FFT）

掃描延時：0~500us可控0.008us精度

掃查定位：時基（內置實時時鐘-0.02秒精度）/真實位置（增量編碼器-0.5mm精度）

成像模式：根據選擇的操作模式和相應的儀器配置及設置顯示連續A掃、B掃成像、C掃成像、TOFD成像、P掃成像、導波成像

直線掃查長度：0-40米

記錄方式：完全原始數據記錄

離線分析：恢復和回放掃查時記錄的A掃波形

缺陷尺寸測量和輪廓描述

厚度/幅度數據統計分析

記錄轉換到ASCⅡ/MS Word/MS Excel

數據報告：直接打印A掃、頻譜圖、B掃圖象、C掃圖象、TOFD圖象、P掃圖象、導波檢

 工作環境：

工作溫度：-10 ~ 50℃

存儲溫度：-20℃ ~ 60℃

相對濕度：不超過85%

工作電壓：DC24V

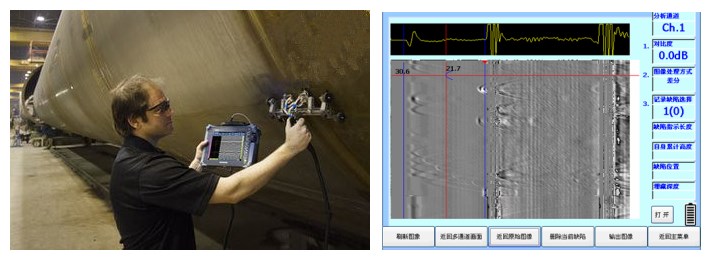

 探傷檢測一角：
